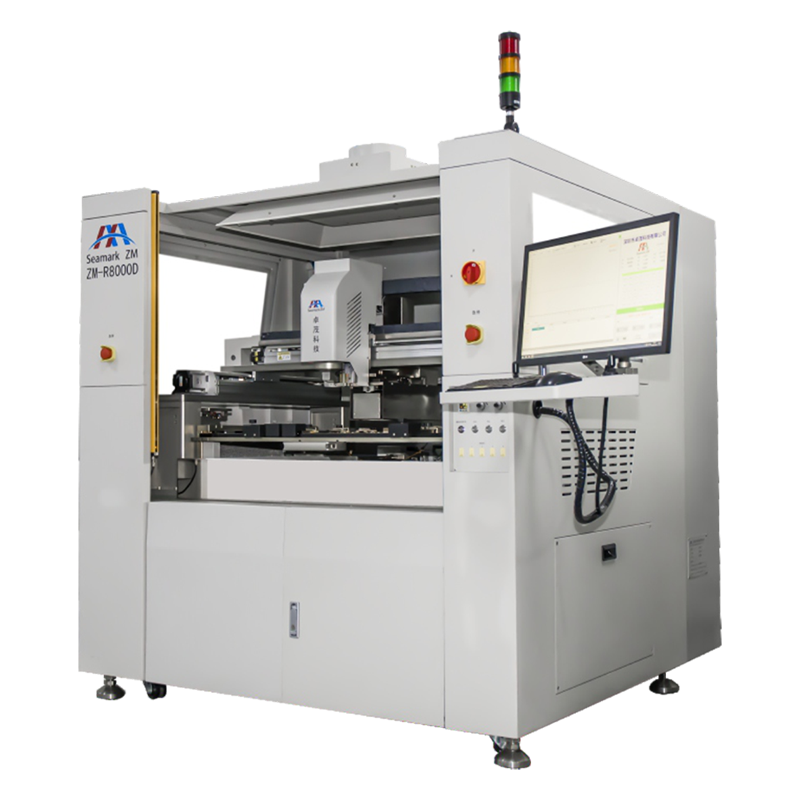

R8000D是一款超大型高端視覺對位精密返修站適用于5G服務器及大型交換機類主板返修。
| 型號 | R8000D | |
|---|---|---|
| 設備性能參數 | 電源 | AC380V±10% 50/60HZ |
| 總功率 | 33.8KW Max | |
| 加熱器功率 | 上部溫區 2KW 下部溫區 2KW IR溫區 28KW 其它電器用電 1.8KW | |
| 電氣選材 | 工業PC+伺服運動控制系統 | |
| 對位精度 | ±0.025mm | |
| 溫度控制 | K型熱電偶閉環控制，溫度精準范圍±1°C | |
| 加熱方式 | 采用頂部+底部加熱方式+移動溫區 | |
| 測溫接口 | 6個 | |
| IR溫區尺寸 | 950mmx700mm | |
| 定位方式 | L型槽和萬能夾具（可定制異性夾具） | |
| PCB尺寸 | 850×660mm (Max) :50×50mm (Min) | |
| 溫度控制方式 | 全閉環控制，溫度過沖/波動不超過5°C，可以全自動監控加熱絲工作狀態 | |
| 冷卻方式 | 風冷 | |
| 冷卻速率 | 快速冷卻，200-100°C單板冷卻速率0.8-1°C/S | |
| 貼片壓力 | 小于5N | |
| 外形尺寸 | L1672xW1771xH1900mm | |
| 機器重量 | 1075KG |
